Я регулирую карбюраторы ТАК

Я регулирую карбюраторы ТАК.

Полностью согласен,
Но — винтом качества регулируется тоже смесь, особо на переходных с малого на средний газ.
Что заметно становится на так называемом «пердеже» двигателя при выходе с малого на средний газ.
У меня по заводскому был качества по 1 обороту на обоих карбах. На обкатке не трогал. После обкатки отвернул качество до 1 оборот и около 135 градусов( немного не доходя до полтора оборота) на обоих карбах одновременно, и мотор запел на переходных режимах .
В это же время уменьшил преднатяг до 7кг, от заводского 8,5 кг. ( а по мануалу вообще надо 6,5кг)
При холодах ниже 25, вернее ближе к 30 и ниже, иголку можно передвинуть вверх на одно деление. Опят же заметно станет на непрогретом двигателе.
В наших же варягах тёплый воздух от обдува идёт на вход в карбюраторы и на пргретом работает нормально.
Было дело на буранах заводил патрубок на вход в карб от обдува , чтоб распылитель не обмерзал при езде по пухляку и не кашлял
В этом сезоне застал пока —27 гр, на игле вторая прорезь сверху и качество 1,5 обор. Км 50 прехал без замечаний. И после остановок с охлаждением трогался без рывков и набирал скорость без замечаний.
Но тут ещё надо отметить — перед регулировкой расхода и плавности в работе на ходу, необходимо остальные настройки трансмиссии сделать хотя бы как в мануале. В частности тот же преднатяг ведомого.

Сейчас как писал выше — игла на втором сверху, качество на 1 оборот и 135 град,
После регулировок качества на откручивание , уменьшил малый газ , вывернув винты подъёма заслонок на 90 град, или около этого. Добивался работы ровной на слегка прогретом моторе.
Скорость по своему следу, перворохода 85км, по снегу 40 см на скорости 40—50 температура по выхлопу 640, головки 140. Разгоняется до 60.
Свечи — цветом кирпич, слегка тёмный, но это из— за масла. Пока прбег 350, надо обкатать ещё хотябы до 600 км.
Там где температура ниже —35 и 40, может и по другому.

Модератор

#957

baikal-s

Активный участник

#958

Ruslik

Участник

#959

Рома Ч

Активный участник

#960

Ruslik

Участник

#961

Barsyk

Ветеран

#962

Рома Ч

Активный участник

#963

Ruslik

Участник

#964

DenisPerm

Участник

#965

Нашел я, надеюсь, причину мокрых свечей и отсутствие реакции на винт качества. Итак, Тайга Варяг 550V, 2016 г.в.
Карбюратор VM34-636, так и есть.
Т.е. на самом карбюраторе именно эта надпись.

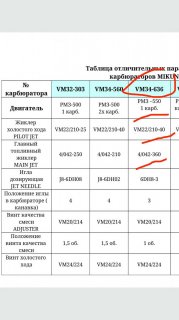

Согласно документу предоставленному Dastyn, ГТЖ — 360, ЖХХ — 40.
Разбираю карбюратор, внимательно осматриваю ГТЖ. Надпись есть. Плохо видно, лупы нет. Но разобрать удалось. И написано там 370. Вместо 360.
Выкрутил ЖХХ. Надпись то же есть, но увидеть не смог. В следующий раз с лупой разбирать буду.

Как так? Почему на карбюраторе VM34-636 с заявленным ГТЖ 360, оказался ГТЖ 370?

Можно ли увеличенный размер жиклера компенсировать уменьшением уровня в поплавковой камере?

Вложения

Артем art

Новенький

#966

Читайте так же:

Регулировка дверей форд с макс

Вопрос от новичка прошу сильно не пинать. Переход с малого на средний газ ,пердеж, на каких оборотах это происходит? Я походу это неиспрааностью посчитал. При движени газ нажат на 2-3мм обороты примерно 4-4.5т бухтит совсем не звонко и такое чувство что чахнет.если чуть поддать газу сразу выстреливает. Снегоход тайга атака

Как выровнять карбюратор, если искривился фланец

Изгиб фланца является часто встречающейся неисправностью различных моделей карбюраторов (Солекс, Озон). Может случиться, что погнётся и корпус. Большей частью жалобы при кривом карбюраторе связаны с работой двигателя на ХХ.

Изгиб фланца карбюратора: что делать

Чтобы удостовериться в изгибе фланца, рекомендуется брызнуть немного воды под фланец. Если автомобиль заглохнет, это точно искривление. Зазор можно увидеть и невооружённым глазом, если приложить к заслонке что-либо ровное.

Изгиб в большинстве случаях бывает в районе холостого хода, но искривление возможно в разных плоскостях. В любом случае подсос воздуха в карбюраторной системе обеспечен, а это лишает возможности стабилизовать холостой ход машины или улучшить пуск двигателя.

Некоторым приходит в голову шкурить поверхность, но это запрещено! Фланцевый корпус сам по себе очень тонкий, и если его отшлифовать, в дальнейшем он будет постоянно гнуться.

Фланец – это привалочная плоскость. Искривляется она довольно часто, и выправка считается одним из распространённых типов ремонта карбюратора. В большинстве случаях искривление привалочной плоскости происходит из-за перетягивания шпилек, когда после каких-либо работ с карбюратором, последний устанавливается на своё место. Или просто – когда карбюратор устанавливается на горячий двигатель (делать это нельзя, нужно подождать, пока мотор остынет.)

Процесс выравнивания

Проводится на специальной установке, с использованием большого давления. На поверхность фланца ставится другой фланец или ровная металлическая плита, выравнивающая за счёт давления карбюраторные детали.

В некоторых случаях рекомендуется приложить молотком по поверхности искривлённого металла.

По сути, установка представляет собой две стойки, и верхнюю планку, зажимающую фланец под прессом. Чтобы не извлекать из карбюратора латунные трубки, нижнюю опору на установке, куда будет ставиться фланец, рекомендуется делать с пропиленными окошечками.

Алгоритм проведения выправки осуществляется так.

На нижнюю опору ставится фланец, который надо выпрямить.
Затем сверху фланца ставится металлическая ровная калёная плита примерно такого же размера (с вырезанными отверстиями).
Сверху плиты – алюминиевая болванка, в качестве удлинителя.
Пресс зажимается сверху. Молотком нужно выправить фланец и плиту, если они сдвинулись с места.
Установка зажимается полностью.

Фланец рекомендуется выправлять под разными сторонами. Например, сначала поставить его длинными сторонами по боку, опустить пресс. Затем повторить процедуру уже короткими сторонами по боку.

Если неровности фланца в разных местах, то рекомендуется ставить ещё дополнительные проставки. Они помогут выправить фланец направленно, в тех местах, где это нужно.

kwaski

Изрядно порывшись в интернетах, на тему переборки и настройки Питсбургов, я решил, что было бы правильно сделать некое подобие статьи, где весь процесс бы был расписан максимально просто и доступно каждому. Нового я ни чего не открыл, да и не особо собирался, в данном посте, я хочу лишь максимально упростить жизнь страждующим, коим не по своей нужде пришлось все же открутить три болта крепления карбюратора и принести его в свой домгаражкоттеджофис. Речь пойдет о достаточно распространенном Pierburg 2E, одно время, который был одним из самых популярных карбюраторов на иномарках, вроде: Ford, Volkswagen, Skoda, Opel, Audi и т.д.

1. Собственно не много теории.

Карбюратор готовит смесь воздуха и бензина в некотором соотношении (обычно около 14 к 1 (воздух-бензин)), и за счет хода дроссельной заслонки при нажатии педали акселератора, выдает больше или меньше смеси. Смесь, попадая внутрь впускного коллектора уже в состоянии распыления, всасывается через клапан в цилиндр, и собственно вследствие сгорания, заставляет мотор работать. Понятно дело, что примитивно, это выглядит примерно так, но углубляться нам сейчас и не особо нужно. Карбюратор, достаточно простой по принципу, но может показаться гораздо сложнее, на первый взгляд, внутри. Огромное количество обвеса, трубки, сложная и непонятная форма, все это, часто ставит владельцев в некую панику, и предпочтение отдать данный аппарат на настройку и ремонт в какой нибудь автосервис, нежели попробовать решить проблему самому. Что ж, мы простых путей не ищем, давайте обо всем по порядку:

Читайте так же:

Регулировка рулевой рейки на автомобилях форд

1) Термотаймерный клапан. Собственно к нему подключается два шланга в магистрали охлаждающей жидкости. В момент когда заводится холодный мотор, заслонка 2-й камеры (над пунктом 3) будет закрыта, для того что бы создать более обогащенную смесь бензина при прогреве. Как только температура охлаждающей жидкости приближается к рабочей отметке, клапан открывается, и смесь становится нормальной. По сути дела, это элементарный подсос, известный во всех русских машинах, с той лишь разницей что здесь он включается и отключается автоматически. Этот блок любит выходить из строя в следствии попадания грязи в механизм (снизу он открыт), и дальнейшем затрудненном вращении вала заслонки.
2) Топливный штуцер и, ниже, ускорительный насос. В штуцере установлен небольшой фильтр грубой очистки топлива, которые многие умудряются потерять, не смотря на то, что он там закреплен защелкой. Лучше все же что бы он там был, потому как вживую довелось присутствовать, когда человек поставил старый бензофильтр не той стороной и у него вся грязь пошла в карбюратор. Ускорительный насос, нужен для того, что бы при резком нажатии на педаль газа, в цилиндры впрыскивалось топливо чуть быстрее. При открытии заслонки, с другой стороны стоит кулачок, который жмет на тягу, а та на диафрагму насоса. На выходе мы имеем тоненькую мощную струйку, которая очень быстро достигает цилиндров. Кстати, хочу заметить, что то что отмечено под цифрой 3, не является тем самым носиком, из которого идет струя. Грамотные немцы, сделали его чуть ниже и в литом корпусе, исключающем его случайную деформацию кривыми рукамиголовойногами (кто настраивал их на солексе, тот меня поймет).
3) Топливный носик первой камеры. Разрежением в цилиндрах из него всасывается смесь. Принцип действия аналогичен обычной аэрозоли или аэрографу. Кому как проще.
4) Датчик температуры подкапотного пространства. При высокой температуре, включает вентилятор для охлаждения.
5) Вакуумный механизм приоткрывания дроссельной заслонки. В случае если вы нажали педаль в пол, дабы избежать переливания и излишнего расхода топлива, пока двигатель на разовьет определенные обороты и не создаст некое разряжение при впуске, вторая камера не откроется. В отличии от отечественных карбюраторов, где вторая камера открывается тягой, эта схема дает не только экономию, но и большую разгонную характеристику без провала.
6) Диафрагма экономайзера мощностных режимов. Сложно да? Единственный блок, который, пожалуй очень трудно объяснить с точки зрения простого пользователя, но и в тоже время он не требует ни какой настройки вообще. Если кратко: диафрагма экономайзера создает такое соотношение смеси в зависимости от оборотов двигателя (создаваемом при это разряжении) и степени нажатия педали газа.

2. Практика разборки.

И вот настал тот час, когда все, карбюратор снят с автомобиля, обмыт, с него слит весь бензин. Что теперь? Теперь нам потребуется шлицевая отвертка и минут 15-20 времени. Как то так сложилось, что когда ко мне попадал в руки карбюратор на незначительный ремонт или промывку, я его разбирал всегда до винтика и все очень детально промывал. Советую не бояться, и сделать точно также и здесь. Не снимать лучше только термотаймерный клапан, если он еще работает. Но обязательно промыть и смазать его тяги и крепления, проверить на сколько свободно ходит заслонка (в идеале открывается при несильном нажатии ногтем). В случае его неисправности, разбирать этот блок нужно с особой аккуратностью, т.к. он достаточно хрупкий. Все снятые детали складываем по порядку, крепеж обязательно раскладываем отдельно группами. Разбираем карбюратор на две основные части: верхнюю и нижнюю крышки. Для этого откручиваем 4 болта отмеченных на фото ниже, и вытаскиваем трубки вакуумного привода. Поплавок и компенсатор давления (тот что выходит с другой стороны вакуумного привода), что бы снять, необходимо использовать небольшую выколотку. Я использовал маленький керн. Но без фанатизма, дужки хоть и толстые, но хрупки.

Читайте так же:

Регулировка стояночного тормоза форд фьюжн

В дальнейшем так будет гораздо проще не ошибиться при сборке. Все внутренние детали промываем в бензине. Если на корпусе и в камерах образовался нагар, то снимаем все пластиковые детали с корпуса и кладем корпус в ацетон на сутки. После все счищается просто на ура. Жиклеры и все подобные системы продуваем сжатым воздухом.

3. Собственно переборка.

Пару слов о ремкомплекте: заказав в магазине у друга "Ремкомплект на PIERBURG 2E", мне пришла маленькая коробочка фирмы TORPAN, в которой было огромное количество прокладок, мембран и прочего. Как оказалось — всего навсего на три единицы карбюраторов, но 2Е имеет как минимум три модификации. Так что при сборке из подобного комплекта, нужно внимательно сравнивать детали, многие отличаются радикально, а некоторые совсем незначительно.

1) Диафрагма экономайзера мощностных режимов. Берем плоскогубцы и снимаем со старой диафрагмы стопорную шайбу с резиновым кольцом. При сборке новой, обязательно проверяем, прочно ли она встала (часто надо очень сильно нажать до появления щелчка). Кстати, я ни когда сразу не затягиваю винты, обтяжку произвожу всегда в конце, когда все проверил и не обнаружил "лишних деталей".

2) Ускорительный насос. Тут важно учесть, что в ремкомплекте было две почти одинаковые диафрагмы. Выбираем нужную (в моем случае это с длинным штоком), примеряем.

Обязательно смазываем шарик толкателя и сам шток любым машинным маслом.

Отдельно надо сказать про резиновый клапан. Его хорошенько промываем в спирту, даем высохнуть и проверяем на наличие трещин и т.д. В ремкомплекте у меня его не было, да и мой родной, вроде бы жив.

3) Поплавок и запорная игла. Один из наиболее удачных моментов этого карбюратора, является тот факт, что поплавковый механизм не требует ни какой настройки (опять же, пресловутый Солекс, нам говорит об обратном). Все предельно просто: со старой иглы нам придется снять фиксатор и установить его на новую.

4) Прокладка. В комплекте было три штуки, выбрал нужную, сравнил со старой, примерил. Вроде все хорошо.

5) Вакуумный механизм приоткрывания дроссельной заслонки. Собственно всего две детали: компенсатор и сам вакуумный привод. В компенсаторе изначально стоит винт регулировки под шестигранник, советую его при сборке заменить на аналогичный шлицевой. Гораздо удобнее при настройке. Защелкивать тягу вакуумного привода нужно после того как он зафиксирован на корпусе винтами. Сама защелка не много хрупкая, так что соблюдаем аккуратность. При подключении шлангов смотрим что бы они одевались с небольшим натягом. Если этого нет и они ходят свободна — вторая камера не откроется наверняка. Надо заменить болтающийся компонент, а лучше сразу оба. Если нету возможности приобрести новый, можно купить бензошланг от китайского мопеда и попробовать установить его сюда. Диаметры подходят.

6) Термотаймерный клапан. Собирать нужно внимательно и без лишних усилий, т.к. это самый хрупкий блок всего карбюратора.
Предварительно смазываем все WD-40 или аналогом, обязательно очистив. Перед установкой смотрим что бы ни что ни где не подклинивало.

7) Прочий обвес. Докручиваем недокрученное, обтягиваем крепления, смотрим что могло остаться лишнее. Топливный штуцер затягиваем без фанатизма, если шайба уже не годна, то подбираем аналогичную медную и обжигаем ее (накаляем на плите до синего цвета и бросаем в воду. так медь становится более мягкой).

4. Ну вот и все.

Долго ли — коротко ли, а меж тем, у меня на всю переборку ушло около часа. Это с мытьем и поеданием бутерброда. Надеюсь данная статья вам чем нибудь да смогла помочь. Как минимум — тем что не все так сложно, как может показаться на первый взгляд.

Продолжение будет о настройке, и о переборке и настройке собственно Солекса.

Карбюратор К-129В, устройство, уход и обслуживание, регулировка

Карбюратор К-129В — однокамерный, двухдиффузорный, с падающим потоком, экономайзером и ускорительным насосом, имеющими механический привод от дроссельной заслонки. Поплавковая камера карбюратора сбалансирована при средних и больших открытиях дроссельной заслонки.

В режимах малой частоты вращения коленчатого вала и при малых открытиях дроссельной заслонки поплавковая камера сообщается с атмосферой с помощью специального механизма разбалансировки, благодаря чему улучшается пуск горячего двигателя. Для пуска холодного двигателя при низких температурах окружающего воздуха имеется воздушная заслонка с автоматическим клапаном.

Читайте так же:

Как регулировать сход развал на форд эскейп

Карбюратор Газ 21 К-129 Обзор и разборка.

Карбюратор К-129В, устройство.

Карбюратор К-129В состоит из трех основных частей : корпуса поплавковой камеры, крышки поплавковой камеры и смесительной камеры. В корпусе поплавковой камеры размещены большой и малый диффузоры, топливные и воздушные жиклеры главной дозирующей системы и системы холостого хода, эмульсионная трубка, а также система экономайзера и ускорительного насоса, и их привод.

Пропускная способность основных дозирующих элементов карбюратора К-129В :

— главный топливный жиклер : 365+-5 см3/мин;

— опливный жиклер холостого хода : 55+-1,5 см3/мин;

— главный воздушный жиклер : 175+-4 см3/мин;

— воздушный жиклер холостого хода : 390+-9 см3/мин.

В специальный прилив корпуса карбюратора ввертывается винт количественной регулировки малой частоты вращения коленчатого вала. В крышке поплавковой камеры размещаются клапан подачи топлива, клапан разбалансировки, поплавковый механизм, воздушная заслонка с системой тяг и рычагов управления ее работой и сетчатый топливный фильтр.

В крышку поплавковой камеры выведены также распылители экономайзера и ускорительного насоса, в ней же выполнены каналы балансировки поплавковой камеры. В смесительной камере размещается дроссельная заслонка с рычагами и винтом регулировки привода клапана разбалансировки, а также винт качественной регулировки малой частоты вращения коленчатого вала. В корпусе карбюратора имеется смотровое окно для контроля за уровнем топлива.

Для осмотра или замены жиклера отверните заглушку того канала, в котором находится жиклер, и через этот канал извлеките его. Запирание клапана подачи топлива, расположенного в крышке карбюратора, осуществляется эластичной пластмассовой шайбой, установленной на конце иглы.

Управление карбюратором К-129В.

Карбюратор К-129В управляется с помощью педали, связанной системой тяг и рычагов с его дроссельной заслонкой, и ручек ручного управления дроссельной и воздушной заслонками карбюратора , ручки соединяются с заслонками с помощью гибких тяг. Фиксация положения тяг осуществляется поворотом их вокруг оси на 90 градусов в любую сторону. Помните, что при движении автомобиля ручки ручного управления карбюратором должны быть утоплены до упора.

Карбюратор К-129В, уход и обслуживание.

Периодически проверяйте карбюратор К-129В на надежность крепления резьбовых соединений. Проверяйте уровень топлива в поплавковой камере, частоту вращения коленчатого вала двигателя на холостом ходу, работу ускорительного насоса и экономайзера, чистите, промывайте детали карбюратора от смолистых отложений, а также проверяйте пропускную способность жиклеров.

Проверка уровня топлива в поплавковой камере.

Проверку уровня топлива производите при неработающем двигателе. Автомобиль при этом устанавливайте на горизонтальной площадке. При подкачке топлива с помощью ручного привода насоса уровень топлива в поплавковой камере карбюратора должен устанавливаться в пределах, отмеченных приливами на стенках смотрового окна. В случае отклонения уровня от указанных пределов произведите регулировку. Для этого снимите крышку поплавковой камеры. Регулируйте уровень подгибанием язычка регулировки уровня.

Указанные ниже размеры проверяйте на крышке, установленной поплавком вверх. Подгибанием ограничителя хода поплавка установите ход иглы клапана подачи топлива в пределах 1.2-1.5 мм. После регулировки вновь проверьте уровень топлива и при необходимости повторите регулировку.

Регулировка холостого хода.

Регулировку малой частоты вращения (холостого хода) производите, если прогретый двигатель неустойчиво работает или напротив, частота вращения слишком велика. Эта регулировка производится также в целях уменьшения токсичности отработавших газов. Регулируйте обязательно на прогретом двигателе в такой последовательности :

1. Установите предварительно упорным винтом дроссельной заслонки частоту вращения коленчатого вала на холостом ходу в 550-600 об/мин.

2. Установите регулировочный винт качества смеси холостого хода в положение, обеспечивающее наибольшую частоту вращения коленчатого вала при данном положении дроссельной заслонки.

3. Установите окончательно упорным винтом дроссельной заслонки малую частоту вращения на холостом ходу в 550-600 об/мин.

4. Отрегулируйте привод клапана разбалансировки поплавковой камеры, для чего установите его винт регулировки в положение, при котором кромка клапана совпадает с нижней кромкой паза в крышке поплавковой камеры.

Проверка и регулировка ускорительного насоса.

Работу ускорительного насоса проверяйте в том случае, если при резком нажатии на педаль привода дроссельной заслонки в работе двигателя наблюдаются провалы и двигатель плохо набирает обороты. Ускорительный насос работает, если из распылителя насоса будет вытекать топливо при резком открытии дроссельной заслонки. На специальном стенде проверьте производительность ускорительного насоса, которая должна быть не менее 8 см3 за 10 рабочих ходов поршня.

В следствии естественного износа поршня и стенок колодца ускорительного насоса карбюратора производительность его может оказаться недостаточной. Для увеличения производительности ускорительного насоса переставьте ограничительную шайбу на штоке ускорительного насоса в нижнюю проточку. Если автомобиль эксплуатируется в условиях высоких температур, то производительность ускорительного насоса уменьшите, для чего необходимо ограничительную шайбу переставить в верхнюю проточку штока.

Читайте так же:

Как регулировка форсунки форд транзит

Проверка и регулировка экономайзера.

Если при полностью открытой дроссельной заслонке двигатель не развивает максимальной мощности, проверьте полное включение экономайзера. Для этого проверьте зазор между планкой и гайкой штока привода экономайзера при полностью открытой дроссельной заслонке, он должен быть равен 3+-0.2 мм. Отрегулируйте этот зазор с помощью гайки, затем закрепите гайку обжатием ее по малому диаметру.

Обслуживание жиклеров карбюратора К-129В.

При вывертывании и завертывании жиклеров остерегайтесь повреждения резьбы в отверстиях. Учитывайте, что главный топливный жиклер и топливный жиклер холостого хода внешне весьма схожи между собой, но имеют разную резьбу: первый — резьбу М6Х1, а второй — резьбу М6Х0.75. Промывайте детали карбюратора бензином, а затем продувайте сжатым воздухом. Запрещается использовать металлическую проволоку для прочистки жиклеров и калиброванных отверстий, так как это нарушит их размеры и пропускную способность.

Обслуживание и регулировка педали дроссельной заслонки.

Педаль управления дроссельной заслонкой карбюратора в процессе эксплуатации может потребовать регулировки, цель которой обеспечить полное открытие дроссельной заслонки карбюратора и удобное положение педали. Если при нажатии на педаль до упора в пол дроссельная заслонка открывается не полностью, то отпустите контргайку регулировочной муфты, и вращая муфту, укоротите тягу педали.

Укорачивайте ее настолько, чтобы обеспечить полное открытие дроссельной заслонки карбюратора, но компенсационная пружина при этом не должна быть сжата полностью. В отпущенном положении педаль должна находиться на расстоянии 80-95 мм от наклонного пола. После регулировки затяните контргайку.

Если длины резьбы на тяге педали недостаточно для выполнения регулировки, то удлините регулируемую тягу, выворачивая ее из наконечника, отпустив перед началом регулировки контргайку и затянув ее после. Тяги ручного управления карбюратором по мере необходимости смазывайте консистентной смазкой, для чего предварительно снимите их с автомобиля и удалите старую смазку.
